Рабочий шов в бетонном покрытии

Рабочий шов - это поперечный деформационный шов, устраиваемый в конце рабочей смены или при вынужденных перерывах укладки цементобетонного покрытия , выполняющий функцию поперечного шва сжатия.

Устройство рабочих швов в цементобетонном покрытии выполняют при перерывах в укладке смеси более 2 часов, после окончания рабочей смены, а также в следствие сбоев в работе бетоноукладчика, когда не удаётся обеспечить сплошность и монолитность конструкции. Конструкция рабочего шва сжатия должна быть представлена в проектной документации. В случае ее отсутствия строительная организация должна принять конструкцию, показанную на рисунке ниже.

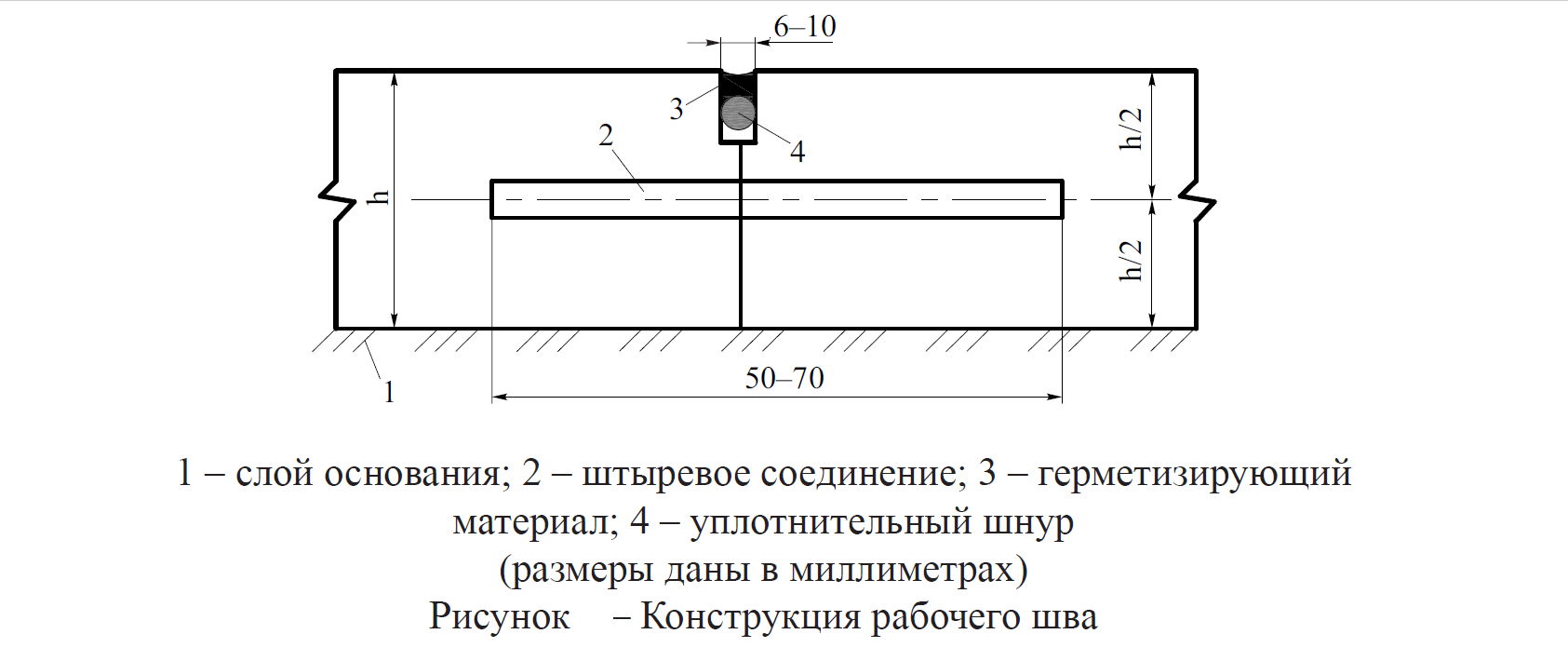

Если рабочий шов совмещается с швом сжатия то принимается следующая конструкция :

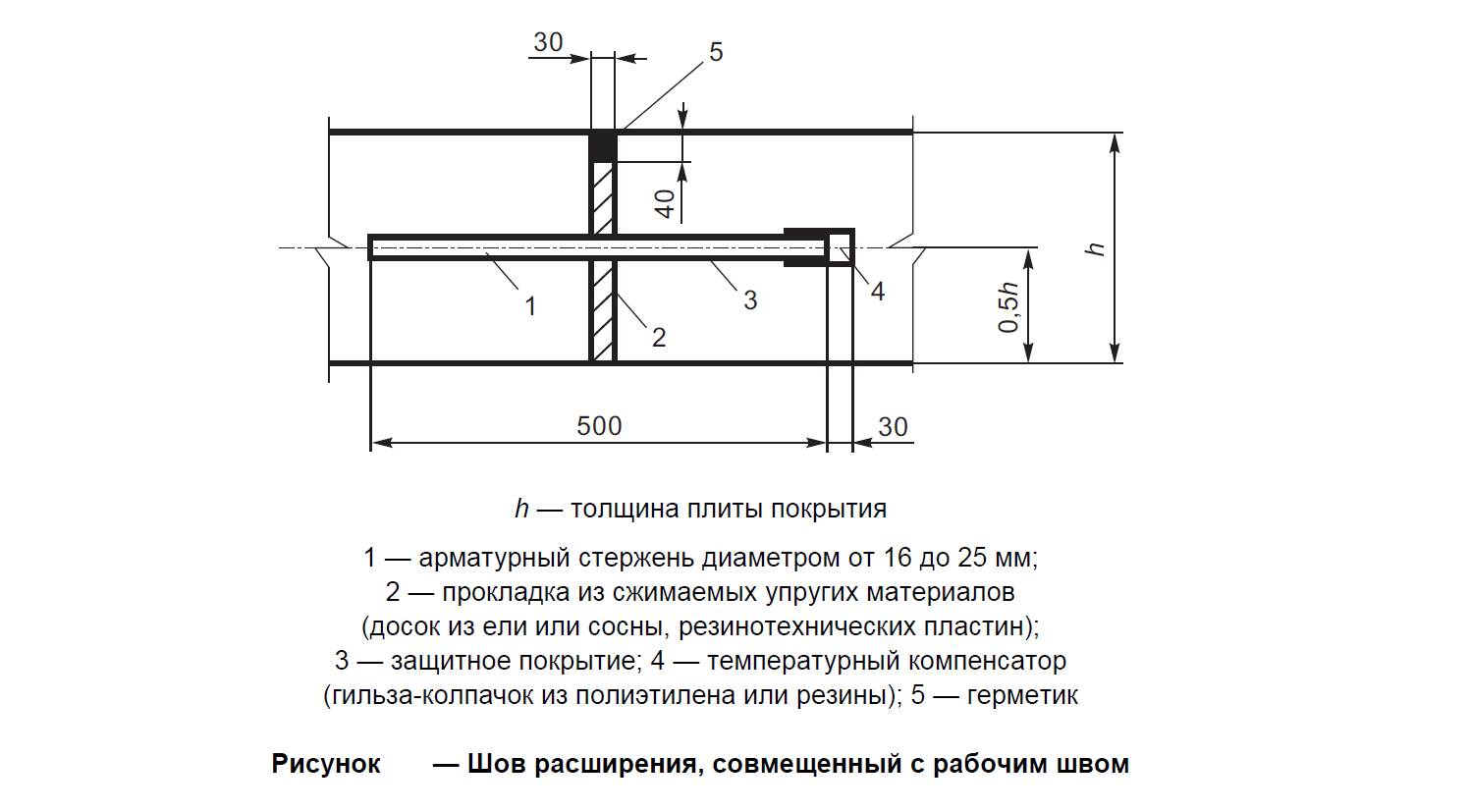

При совмещении рабочего шва с швом расширения, то его конструкция выглядит следующим образом:

Рабочие швы следует совмещать с швами смежного ряда, когда укладка смеси осуществляется последовательными полосами или через одну полосу. Перед началом бетонирования покрытия часть готового цементобетонного покрытия удаляют до ближайшего поперечного шва соседней полосы, чтобы рабочий шов находился строго в створе с соседним швом существующей полосы. При укладке смеси на одной полосе часть цементобетонного покрытия удаляют до ближайшего поперечного шва этой полосы. Удаляемый материал выпиливается нарезчиком швов и утилизируется.

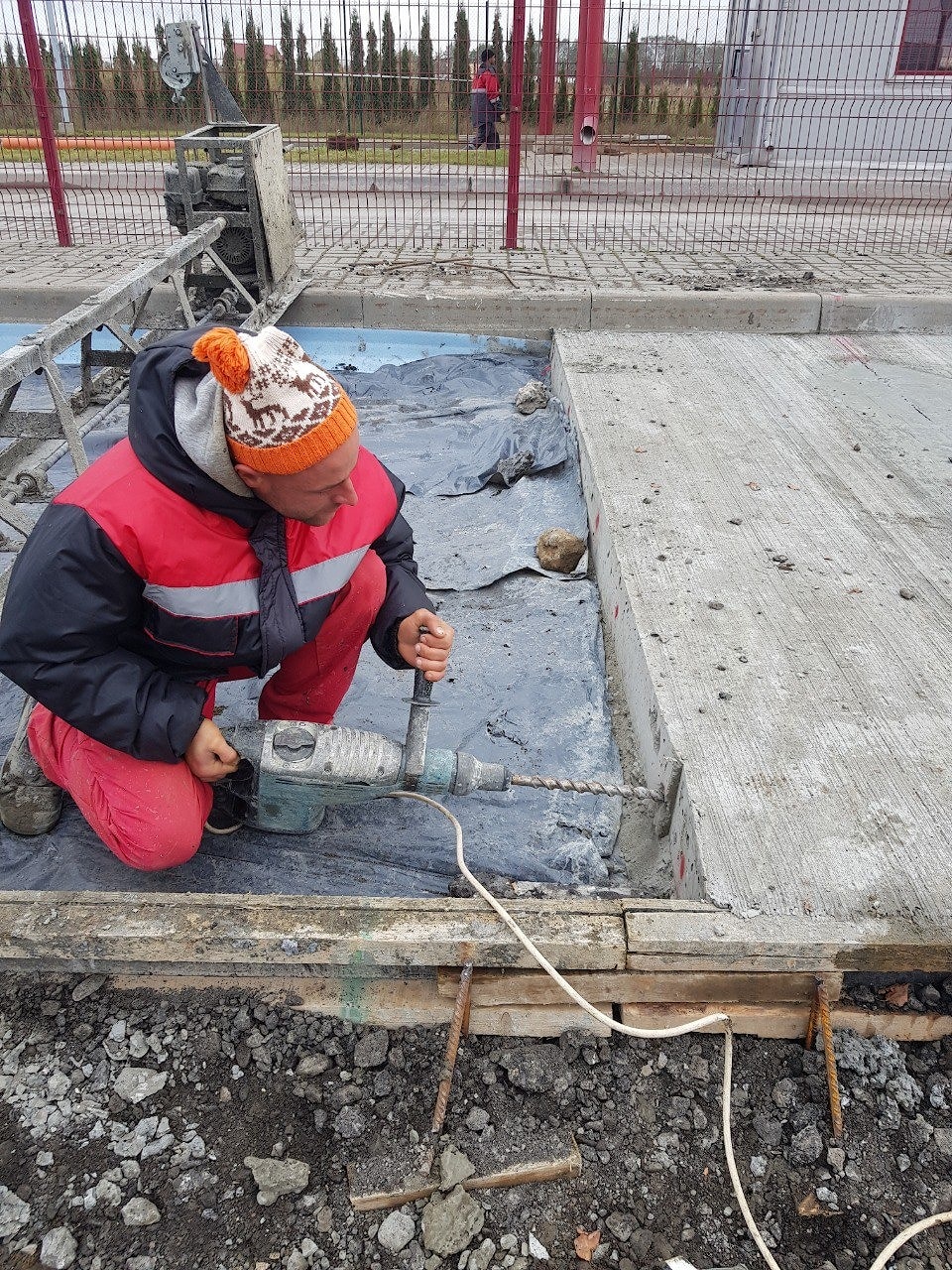

Перед укладкой смеси в торцевой части рабочего шва с помощью сверлильных систем осуществляют размещение штыревых соединений с последующим омоноличиванием цементирующим раствором в области отверстий. Диаметр штыревых соединений и расстояние между ними должны соответствовать величинам, указанным в проектной документации, и не должна быть меньше используемых в поперечных швах сжатия. В случае значительного перерыва между завершенными работами по обустройству рабочего шва и возобновления работ по укладке покрытия торцевую часть смазывают разжиженным битумом.

При устройстве рабочих рабочих швов, совмещенных с швом расширения, применяют прокладки, обладающие упругими свойствами (обрезные доски, пенолон, пеноплекс и пр.), стальные штыри с гильзами колпачками. Температурные компенсаторы, надеваемые на штыри швов расширения, должны обеспечивать свободное перемещение штыря внутри бетона (внутри колпачка на 2-3 см).

Время нарезки камеры рабочего шва не регламентируется и определяется строительной организацией если обеспечены мероприятия по сохранности места будущего паза шва от механических повреждений и отсутствию влаги на покрытии. Нарезку камеры рабочего шва целесообразно совмещать с нарезкой камер швов сжатия и расширения. Глубина нарезки паза рабочего шва зависит от оптимального количества герметизирующего материала, но, как правило, совпадает с глубиной швов сжатия.
