3 D системы нивелирования для бетоноукладчиков

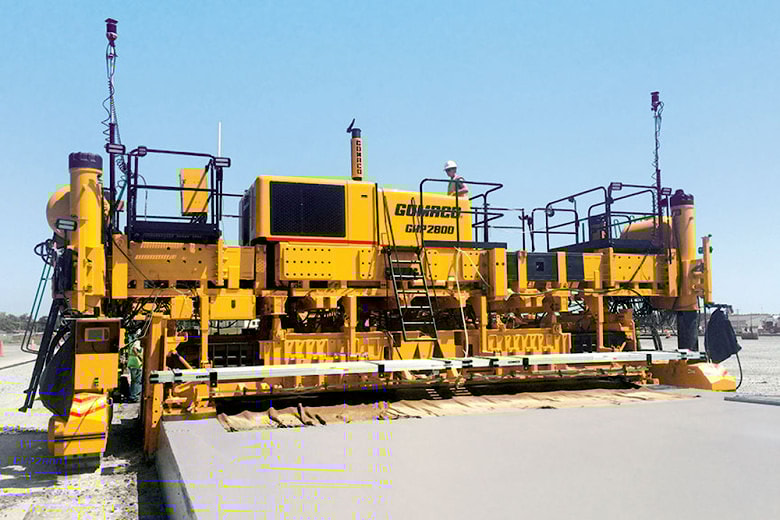

На примере компании Gomaco, специализирующейся на производстве бетоноукладочных комплексов, попробуем разобраться в сути работы и плюсах использования 3D систем нивелирования. Еще на стыке веков компания GOMACO- мировой лидер по производству бетоноукладчиков, первой оценила потенциал использования бесструнных 3D систем нивелирования и начала внедрять их в работу со своей техникой
На сегодняшний день оборудование GOMACO, оснащённое системами нивелирования 3D, успешно применяется на самых разнообразных объектах по всему миру, таких как : устройство цементобетонных покрытий автомобильных дорог, бордюров, барьерных ограждений, водоотводных лотков, покрытия взлетно-посадочных полос, перронов, рулёжных дорожек, мест стоянок воздушных судов, покрытий тоннелей.



Компания GOMACO тесно сотрудничает с тремя основными разработчиками и поставщиками систем 3D
нивелирования на мировой рынок : Topcon, Leyca Geosystems и Trimble. Специалисты компании будут рады предложить Вам передовое, лучшее решение для вашего проекта, будь то укладка островка безопасности с минимальным радиусом на дороге или площадке, или же строительство новой взлетной полосы в аэропорту. Попробуем разобраться как же осуществляется укладка бетона с помощью системы 3D нивелирования. Во-первых до начала бетонных работ следует создать трёхмерный файл проекта. Созданный файл загружается заказчиком в компьютер 3D системы, которую заранее устанавливают на бетоноукладчике GOMACO. Далее происходит процесс взаимодействия двух систем, а именно: система G+ Connect даёт возможность 2-ум системам управления — контроллеру G+ и компьютеру 3D на укладчике обмениваться друг с другом информацией

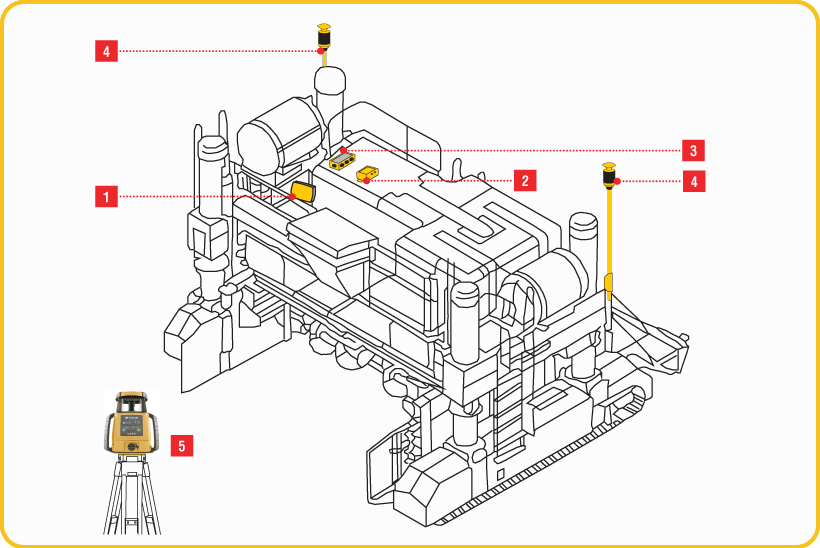

На данной схеме обозначены основные узлы при работе системы 3 D нивелирования :

1. Сенсорная панель управления, установленная на бетоноукладчик;
2. Спутниковый приёмник , смонтированный на корпус бетоноукладчика;
3. Соединительная коробка, связующая все датчики и элементы системы;
4. Датчики лазерной зоны, установленные на мачты бетоноукладчика, для непрерывного определения положения машины;
5. Построитель лазерной зоны.

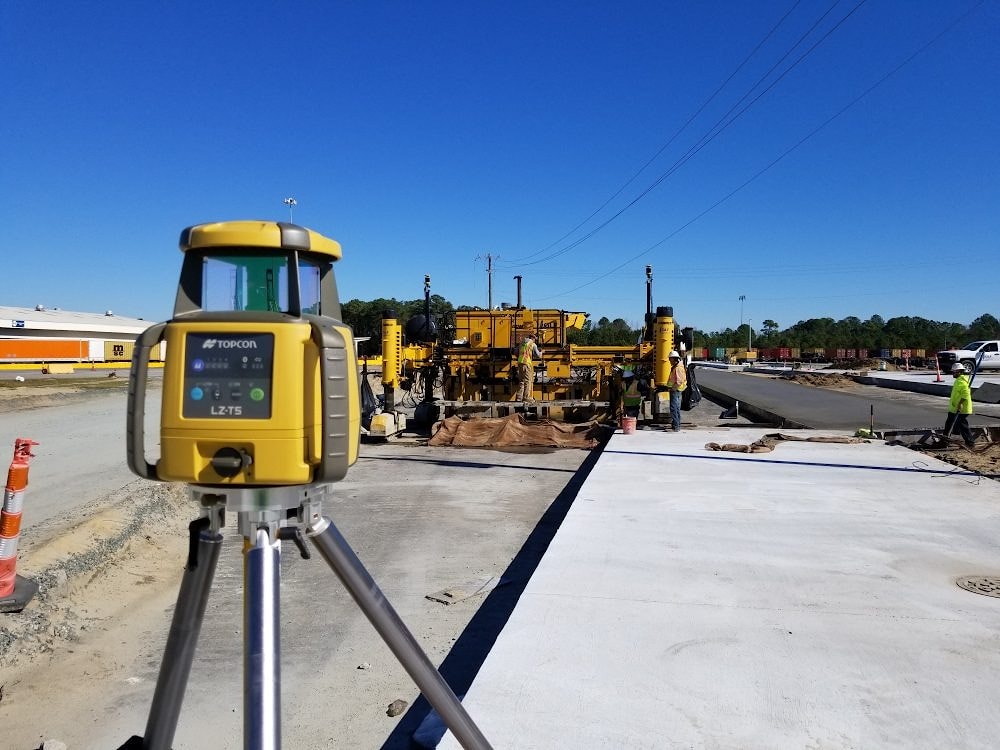

Оператор машины бетоноукладчика должен выбрать участок на цифровой карте, где планируется осуществляться укладка бетонного покрытия определенной конструкции. Монитор 3D системы управления показывает машинисту, в какой точке проекта бетоноукладчик расположен и в правильном положении ли находится оборудование. На рабочей площадке бетоноукладчика располагаются общие станции либо же лазерные передатчики и основная базовая станция GPS,которые направляются на контрольные точки площадки. Данные устройства осуществляют передачу укладчику информацию о расположении, которая необходима для точного выставления и наведения комплекса.



Система управления GOMACO G+ включает в себя целую библиотеку возможностей сенсора: это и управление продольным и поперечным уклоном, уровнем и курсом бетоноукладчика с предустановленными конфигурациями. Целью является максимальное соответствие уложенного покрытия требованиям проекта, в том числе и для укладки профиля с системой нивелирования 3D. Всё это осуществляется довольно просто, аналогично как подключение G+ Connect к системе управления G+: Происходит распознание системы 3 D нивелирования и происходит передача данных с обменом информацией. Полностью автоматизированная система 3 D нивелирования исключает возможность человеческой ошибки, которая вероятно может произойти при установке копирной струны. Система 3D функционирует с помощью цифровой виртуальной струны, которую невозможно сдвинуть физически.

Таким образом процесс подготовки к укладке значительно упрощается: отпадает необходимость в установке оборудование для традиционной копирной струны - барабаны-катушки , стойки , зажимы, лебёдки-натяжители, сама струна. Нет необходимости в дополнительном человеческом ресурсе, отвечающим в течение всего проекта за монтаж/демонтаж струны. Помимо этого в процессе укладки при работе со струной на объекте нужны специалисты, следящие и обслуживающие ее во время всего рабочего дня. Но также неоспоримым достоинством помимо экономии времени и человеческих ресурсов, является повышения маневренности техники и улучшения логистики на объекте строительства поскольку отпадает необходимость в натяжении струны, которая ограничивает движение автобетоносмесителей и самосвалов, доставляющих бетон на строительную площадку. Укладка бетона с системой 3 D нивелирования позволяет устраивать покрытия в с сложных стесненных условиях.

Совместное применение современного бетоноукладочного комплекса и 3D системы управления при возведении ответственных объектов, где ровность покрытия, а также высотная и плановая точности имеют первостепенное значение ( автомобильные дороги и покрытия аэродромов), является незаменимой практикой во всем мире.
