Выбор алмазных дисков

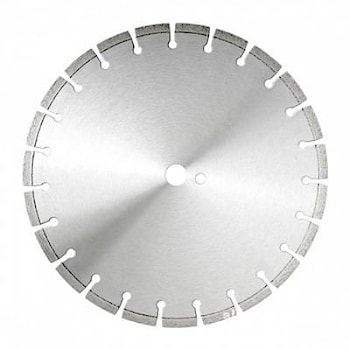

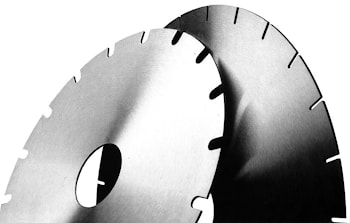

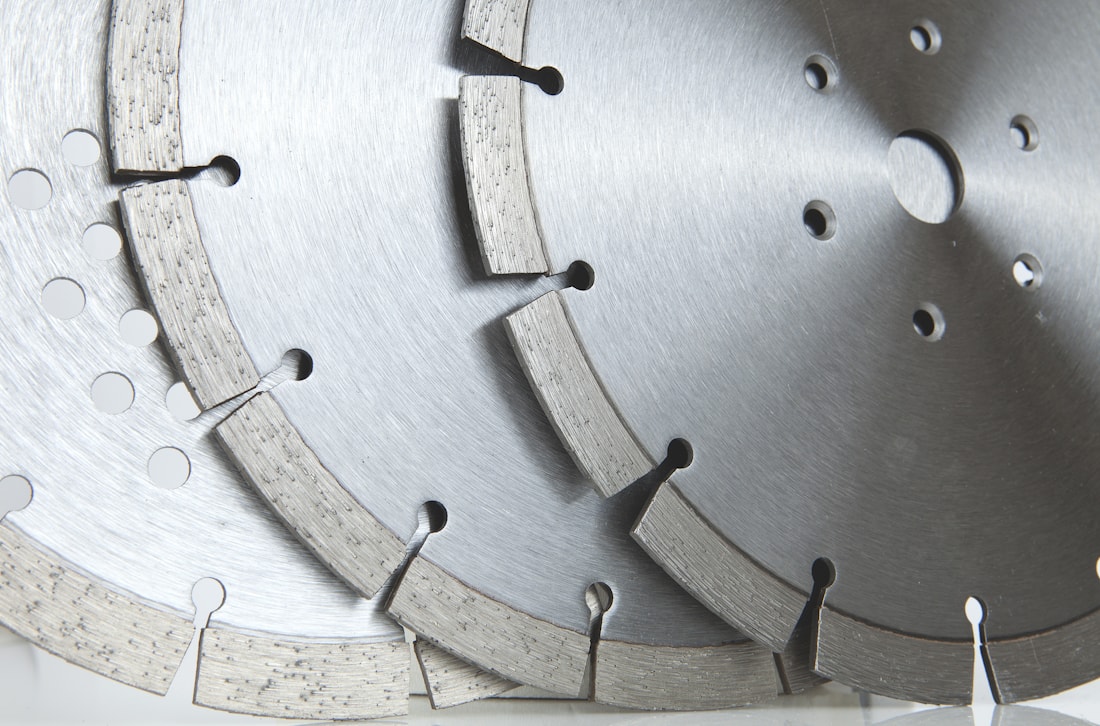

Алмазные диски для устройства швов состоят из двух частей - стального диска и алмазной режущей части, выполненной в виде сегментов или замкнутого режущего контура. Сегменты состоят из искусственных алмазов, спеченных в металлической связке.

Для эффективной и экономичной работы алмазный инструмент подбирается для каждого конкретного материала. Различают алмазные диски :

для асфальтобетона:

• с наполнителем высокой прочности;
• с наполнителем средней прочности;

для бетона:

• свежего;
• старого;
• с наполнителем высокой прочности;
• с наполнителем средней прочности;
• различного процента армирования.

Для принятия решения о приобретении алмазного инструмента необходимо взять пробы материала, на котором предстоит работать, и провести соответствующие испытания для подбора типа и концентрации алмазов, параметров связки и пр.

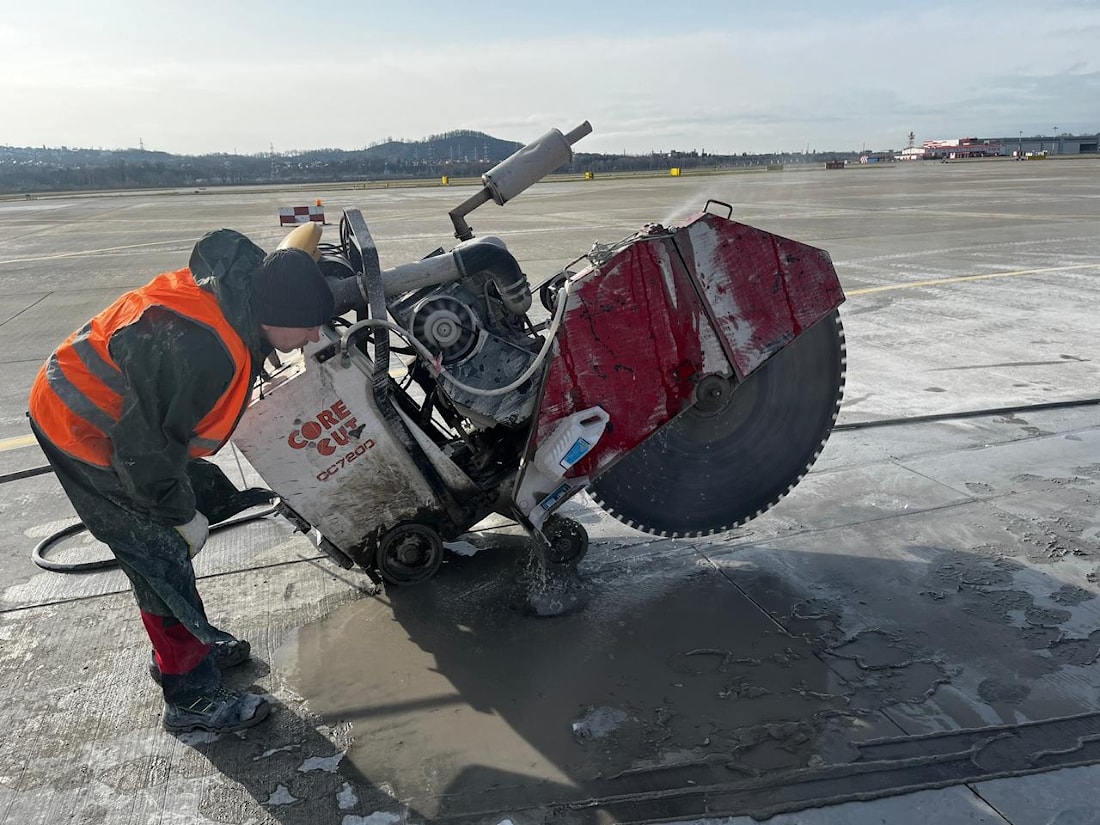

При выборе дисков учитывают также вид и мощность применяемого нарезчика швов, частоту вращения режущего вала. Для учёта этих факторов существуют специальные диаграммы и таблицы.

Диски ( с дополнительными 6 отверстиями крепления) для нарезки старого бетона

Область применения	Диаметр, мм	Сегмент Ш×В×Д, мм	Количество сегментов	Посадочное отверстие, мм
Старый бетон Нарезчики швов мощностью от 7,5-80 кВт	500	4,4×12×20	56	35/25,4
	600	4,4×12×20	68	35/25,4
	700	4,4×12×20	80	35/25,4
	800	4,4×12×20	92	35/25,4
	900	4,4×12×20	104	35/25,4
	1000	4,4×12×20	108	35/25,4
	1200	4,4×12×20	128	35/25,4

Диски с одним отверстием для нарезки старого бетона

Область применения	Диаметр, мм	Сегмент Ш×В×Д, мм	Количество сегментов	Посадочное отверстие, мм
Старый бетон Нарезчики мощностью 10-22 кВт	450	4,4×10×40	26	35/25,4
	600	4,4×10×40	34	35/25,4
	650	4,4×10×40	36	35/25,4
	700	4,4×10×40	40	35/25,4
	800	4,4×10×40	46	35/25,4
	900	4,4×10×40	52	35/25,4
	1000	4,4×10×40	54	35/25,4

Диски ( с дополнительными 6 отверстиями крепления) для нарезки асфальта

Область применения	Диаметр, мм	Сегмент Ш×В×Д, мм	Количество сегментов	Посадочное отверстие, мм
Асфальтобетон Нарезчики мощностью от 18 кВт	450	4,4×12×40	28	35/25,4
	500	4,4×12×40	28	35/25,4
	600	4,4×12×40	34	35/25,4
	700	4,4×12×40	40	35/25,4
	800	4,4×12×40	46	35/25,4
	900	4,4×12×40	52	35/25,4
	1000	4,4×12×40	54	35/25,4
	1200	4,4×12×40	64	35/25,4

Диски с одним отверстием для нарезки асфальта

Область применения	Диаметр, мм	Сегмент Ш×В×Д, мм	Количество сегментов	Посадочное отверстие, мм
Асфальтобетон Нарезчики мощностью 10-22 кВт	600	4,2×10×40	36	25,4
	650	4,2×10×40	36	35/25,4
	700	4,2×10×40	40	35/25,4
	800	4,2×10×40	46	35/25,4
	900	4,2×10×40	52	35/25,4

Диски ( с дополнительными 6 отверстиями крепления) для свежего бетона

Область применения	Диаметр, мм	Сегмент Ш×В×Д, мм	Количество сегментов	Посадочное отверстие, мм
Свежий бетон	350	2,8×12×40	24	35/25,4
	400	3,2×12×40	24	35/25,4
	450	3,5×12×47	32	35/25,4
	500	3,5×12×47	32	35/25,4
	600	3,5×12×47	42	35/25,4
