Подбор термостойкого уплотнительного шнура

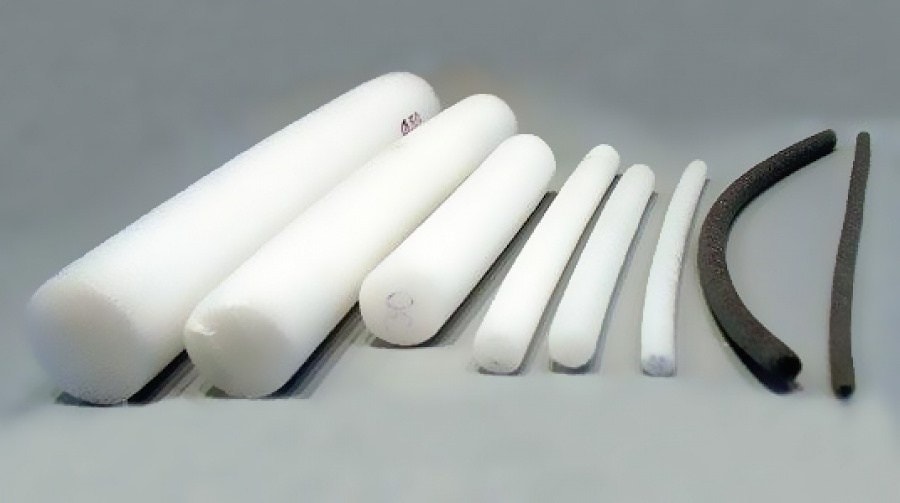

При герметизации деформационных швов в цементобетонных и асфальтобетонных покрытиях зачастую предпочтение отдаётся термостойким уплотнительным шнурам из вспененного полиэтилена NOMATEC Backer Rod. При этом эти шнуры должны быть с рабочим диапазоном до 200°С ( поскольку средняя рабочая температура мастик составляет 160-190°С).
Термостойкий уплотнительный шнур. Как подобрать диаметр?

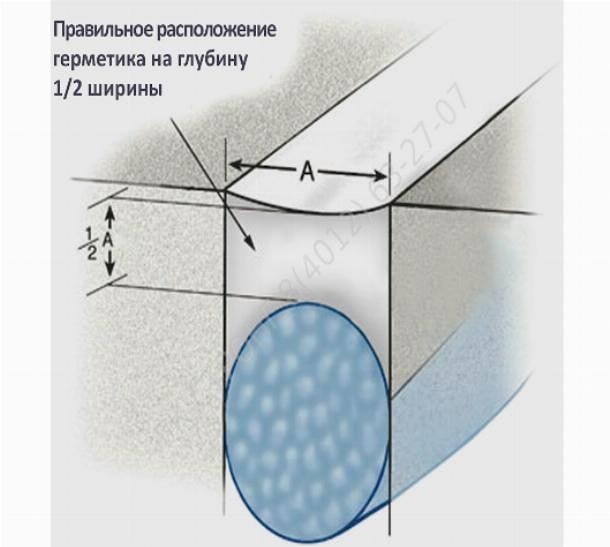

Правильный выбор размера уплотнительного шнура очень важен с точки зрения контроля глубины укладки мастики и качества герметизации. Диаметр термостойкого уплотнительного шнура должен превышать ширину камеры деформационного шва на 20-30 %. Это позволит шнуру плотно прилегать к стенкам, предотвращая сцепление/склеивание внутренней кромки битумной мастики с элементами конструкции шва. При выборе шнура следует также помнить , что минимальный слой герметика должен составлять не менее 15 мм.
В таблице ниже указан алгоритм подбора термостойкого уплотнительного шнура в зависимости от размеров камеры деформационного шва.

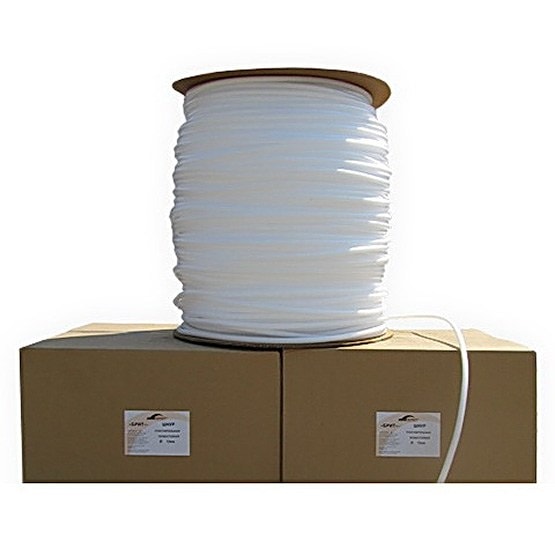

Диаметр шнура , мм ![]() | Ширина камеры шва, мм ![]() | Плотность шнура, кг/м3 | Количество метров погонных в одной упаковке ![]() |
Ø 10 мм | 6-8 мм | 30 кг /м3 | 1700 м.п. |
Ø 13 мм | 8-11 мм | 30 кг /м3 | 1100 м.п. |
Ø 15 мм | 11-13 мм | 25 кг/м3 | 780 м.п. |
Ø 19 мм | 13-16 мм | 25 кг/м3 | 500 мп. |
Ø 22 мм | 16-19 мм | 25 кг/м3 | 360 м.п. |
Ø 25 мм | 19-23 мм | 25 кг/м3 | 280 м.п. |
Ø 32 мм | 25-30 мм | 25 кг/м3 | 190 м.п. |
Ø 38 мм | 30-35 мм | 25 кг/м3 | 131 м.п. |
Уплотнительный шнур укладывается в шов при помощи специального роликового инструмента, что позволяет избежать его повреждений и разрывов. Перед монтажом шов должен быть очищен от пыли, грязи, отходов после нарезки специальными щеточными машинами. Применение горячей битумной мастики запрещается выполнять при наличии влаги внутри шва или на любой его части, для этого необходимо дождаться естественного высыхания либо произвести сушку газогенераторными установками под давлением.. Вся рабочая поверхность должна быт чистой и сухой.
